带有一些外设的 STM32F411RET6 开发板。

外设说明

系统类

  • W25QxxJVSIQ SPI Flash 在 SPI1 最大50MT/s
  • AT24Cxx I2C EEPROM 在 I2C2
  • 25MHz HSE 晶振 在 RCC
  • 32.768 KHz LSE 晶振 在 RCC

用户类

  • 3个用户按键,分别为 K1 K3 K4,分别连接到 PC0 PC4 PC5,板载上拉
  • 一个编码器
    • AB相分别连接至 PA0 PA1,可直连 TIM2/TIM5 的 TI1FP1 / TI2FP2 通道
    • 按钮连接至 PC1,板载上拉
  • Micro SD 卡槽,连接到 SDIO
  • USB-C 连接器,连接到 USB_OTG_FS,CC引脚根据 USB-C 规范下拉。USB D+ 信号线由 STM32 内置的上拉电阻进行上拉。
  • 2个系统按键,分别为 RST(红色,靠外) BOOT(白色,靠内)

排针、排母类

  • I2C 排母,适用于 SSD1315 等 I2C 外设
    • PB6 PB7 分别对应 I2C1_SCL I2C1_SDA
  • SPI 显示排母,适用于 ST7735 等 SPI 外设
    • PB0 PB8 PB9 分别对应 SPI5_SCK SPI5_MOSI TIM11_CH1
    • PB2 对应 BOOT1,板载下拉
  • 调试排针(或IDC连接器,根据您的选择),适用于 SWD & UART 调试器
    • SWD SWC 分别连接至 PA13 PA14,对应 SYS
    • TXD RXD 分别连接至 PA9 PA10,对应 USART1
    • NRST 连接至 NRST
  • 供电排针
  • GPIO 排针 没有对上面已经列出的 GPIO 进行引出

电源类

板载 DC-DC 降压电路,最大输出电流 1A,带短路保护。
可通过调试排针和供电排针进行供电或对外供电。

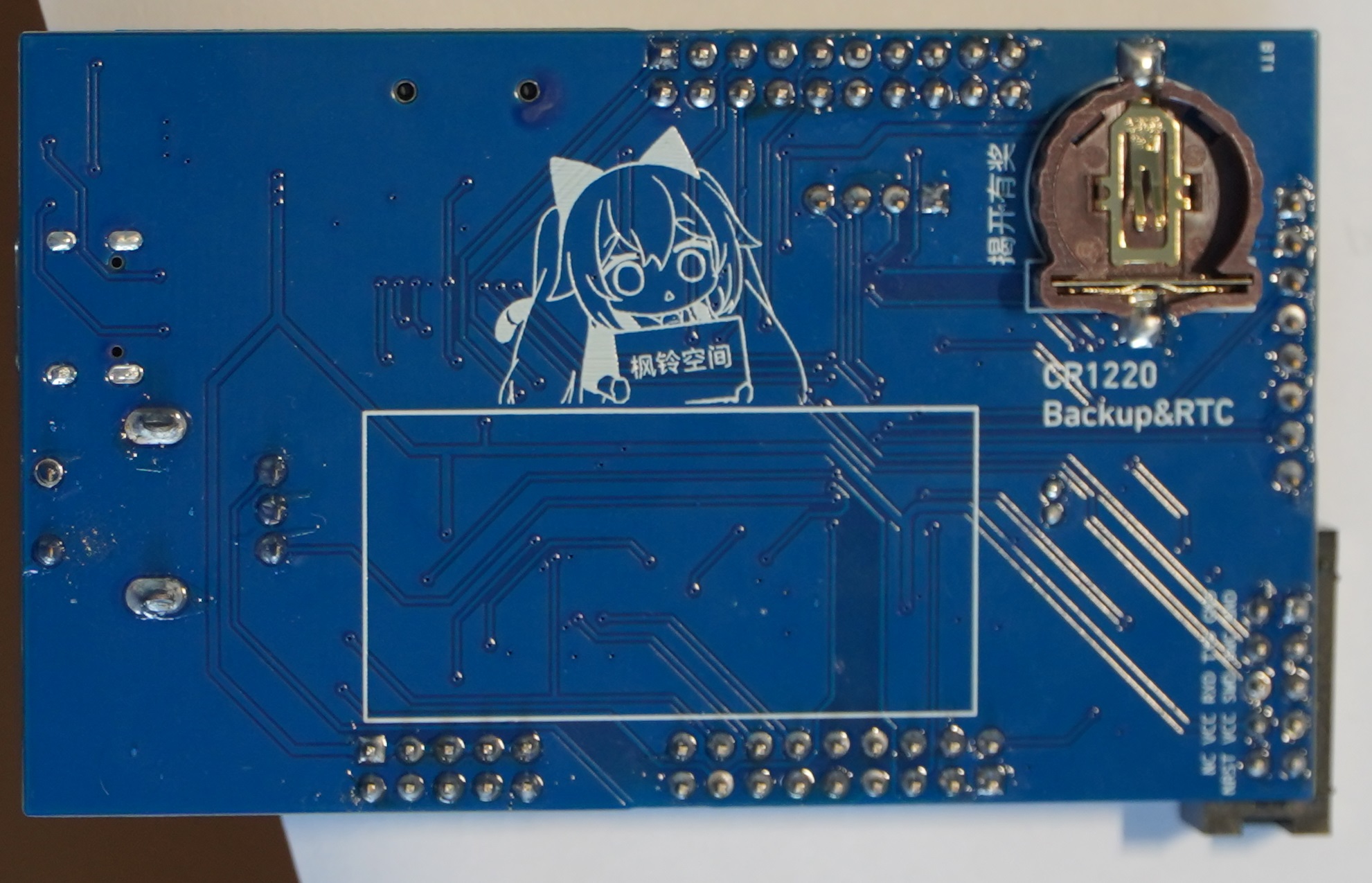

背后有一个 CR1220 贴片电池座,用作后备区域与 RTC 的供电。通过切换电路连接到VBAT。

开发资料

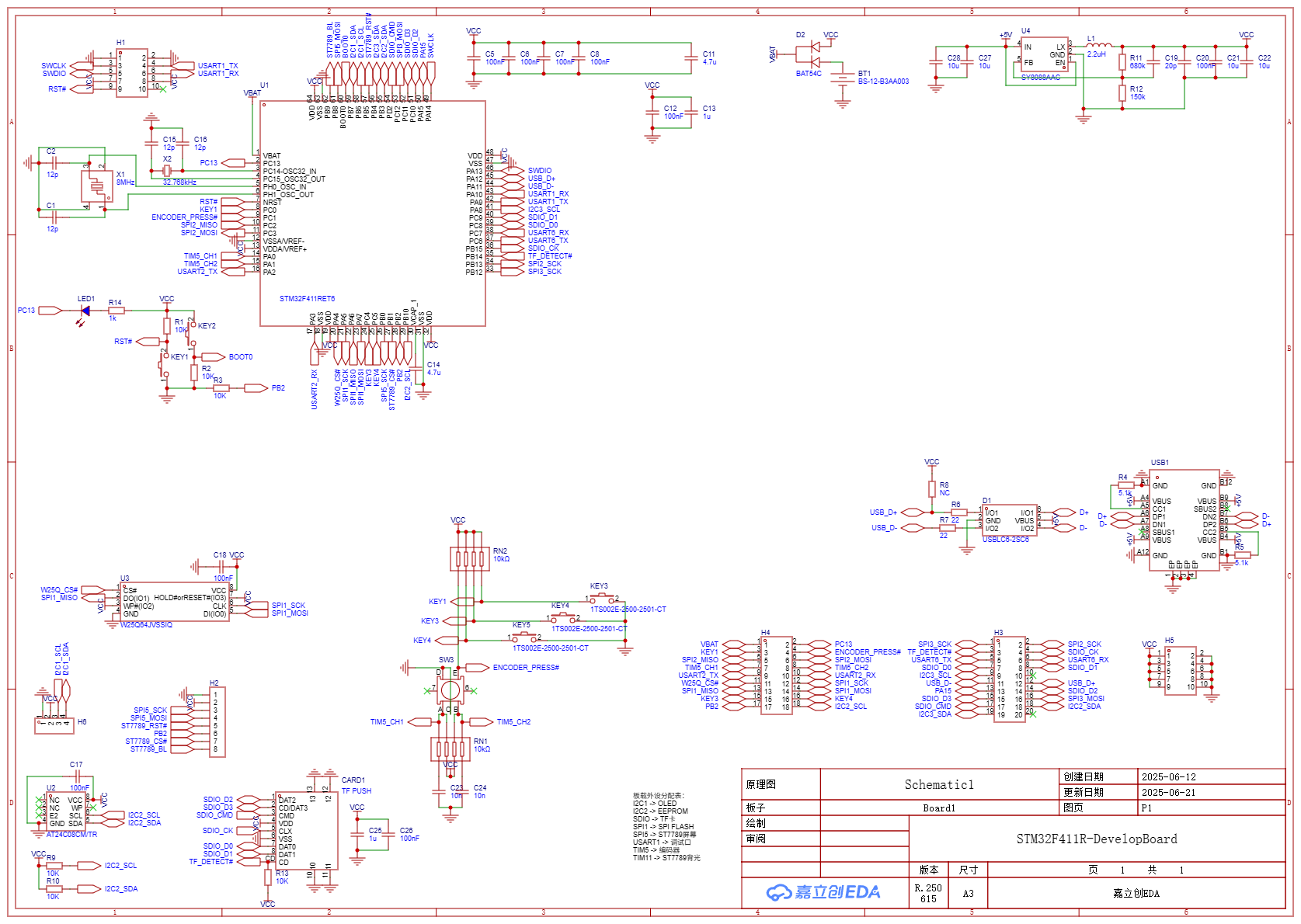

原理图

原理图以CC-BY-SA共享。

PDF版在此

编程参考资料

CubeMX .ioc文件 更新于2025年6月21日

例程 更新于25年6月21日
